在塑料制品设计与材料选择的过程中，材料的“抗冲击性能”是一个经常被提及的关键指标。然而，抗冲击能力的评估其实并不仅限于一个数字，而是需要通过两种不同的测试方法——无缺口冲击强度和缺口冲击强度——来综合理解。这两者分别对应着材料的理想状态与实际使用条件，理解它们的区别，有助于做出更科学、更可靠的材料决策。

01 | 冲击强度：材料抵抗突然撞击的能力

冲击强度衡量的是材料在高速冲击载荷下抵抗断裂的能力。常见的测试方法是使用规定重量的摆锤撞击标准试样，通过计算试样断裂吸收的能量，并除以试样的横截面积，得到以 kJ/m² 或 J/m 为单位的强度值。

该数值越高，表明材料在承受突然冲击时，抵抗断裂的能力越强。例如，高抗冲聚丙烯（PP）的冲击强度通常超过 20 kJ/m²，而脆性材料如通用聚苯乙烯（PS）往往只在 2–5 kJ/m² 之间，差异显著。

02 | 为什么需要区别两种材料测试方法？

在实际工程应用中，材料表面或结构难免存在划痕、接缝、加工痕迹等微小缺陷。为了更真实地模拟不同使用状态，冲击测试被设计为两种形式：

1️⃣无缺口冲击强度：反应材料的“固有韧性”

测试使用表面完整、无预制缺口的标准试样。冲击能量均匀作用于试样整体，材料通常先发生塑性变形，而后断裂。这项测试反映的是材料在无缺陷、应力分布理想状态下的固有韧性。

它常用于：

• 评价材料配方的改性效果，例如不同增韧剂对生物基塑料（如PLA、PBAT）的韧性提升作用；

• 评估完好制品的抗冲击性能，如无损伤的注塑零件或挤出板材。

典型数据：未改性的PLA无缺口冲击强度一般为 3–5 kJ/m²，添加10%弹性体增韧剂后可提升至 15 kJ/m² 以上，直观体现配方优化效果。

2️⃣ 缺口冲击强度：评价材料对缺陷的敏感度

试样中部预制有标准缺口（V型或U型）。缺口会导致应力集中，使冲击能量聚集于缺口尖端极小的区域，试样往往从缺口处迅速断裂。这项测试反映的是材料在存在缺陷时的抗冲击性能，也称为“缺口敏感性”。

它适用于：

• 模拟带有划痕、焊缝或磕碰的制品在实际使用中的表现；

• 筛选用于结构件、运动器材、防护装备等对缺陷耐受性要求较高的工程塑料。

以聚碳酸酯（PC）为例，其缺口敏感性较低，缺口冲击强度可达 60 kJ/m² 以上，因此常用于制造安全头盔、防护面罩等；而聚苯乙烯（PS）的缺口冲击强度仅为 1–2 kJ/m²，一旦存在缺口极易发生脆性断裂。

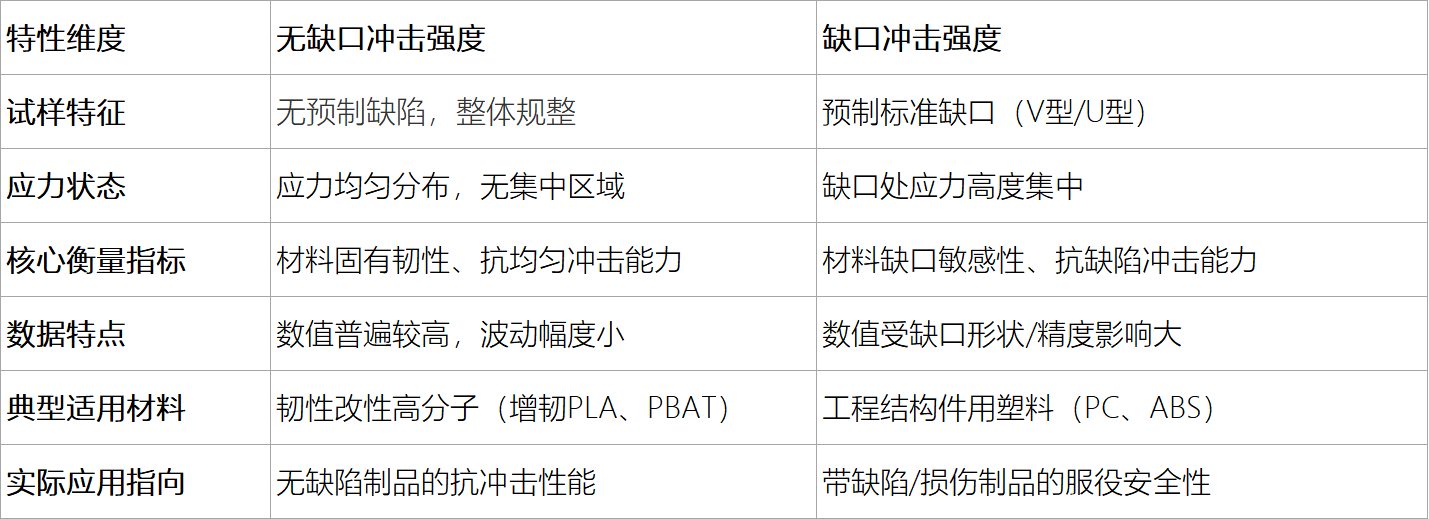

03 | 如何结合两项指标进行材料评价？

• 单一数据可能具有误导性：若某材料无缺口冲击强度高而缺口冲击强度很低，表明其在完好状态下韧性良好，但对缺陷非常敏感，不适用于可能存在损伤的结构场合。

• 高缺口冲击强度代表更高的使用可靠性：这意味着即使材料表面存在微小缺陷，仍能保持较好的抗冲击能力，更适合在实际复杂工况下使用。

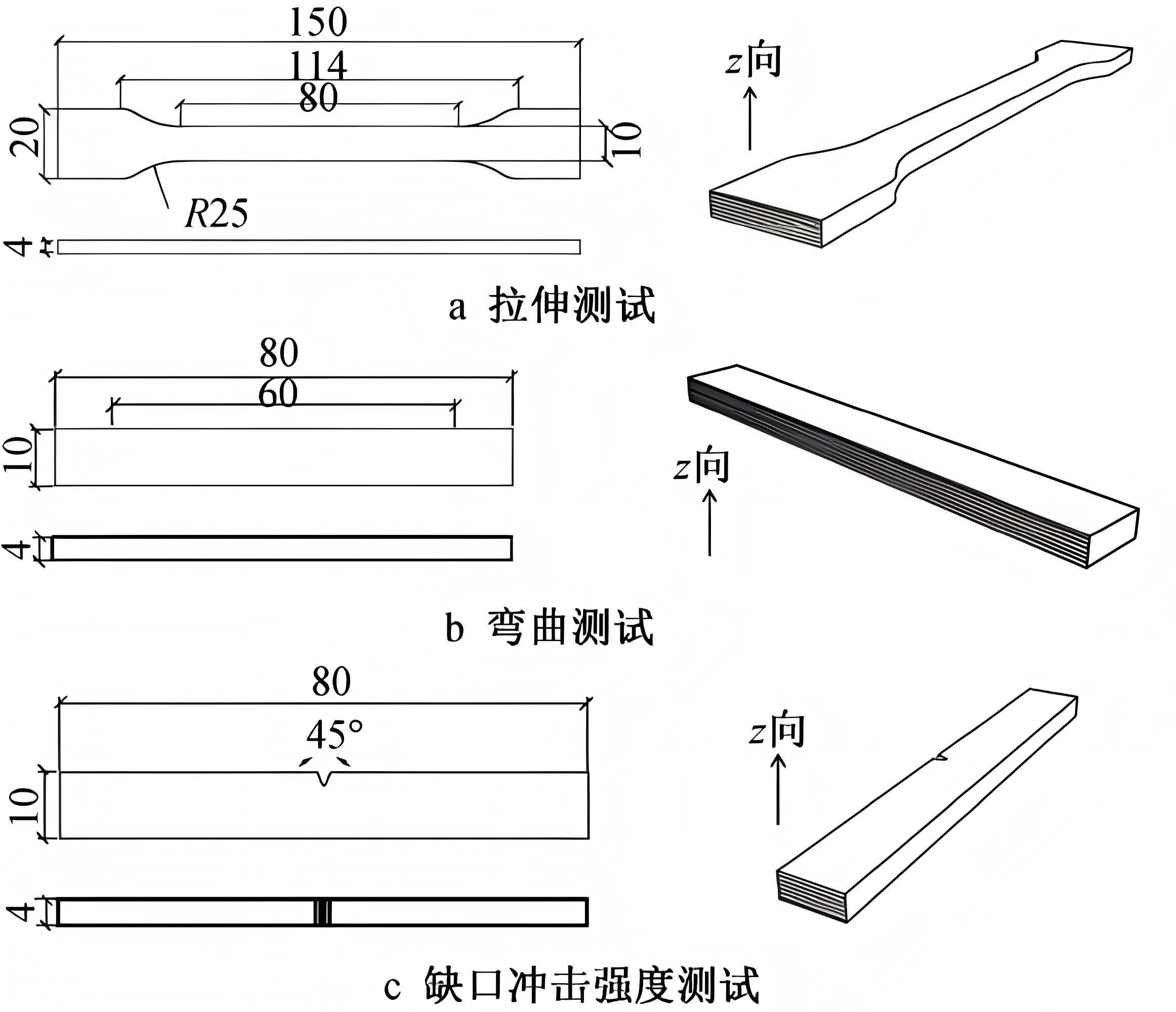

• 测试必须规范统一：无论是执行悬臂梁冲击试验（GB/T 1843）还是简支梁冲击试验（GB/T 1043.1），试样尺寸、缺口形状、试验温度等参数均需严格遵循标准，以确保数据可比性。

04 | 温度：一个不可忽视的影响因素

许多高分子材料的冲击性能对温度敏感，存在所谓的“脆化转变”现象。例如，PVC在低温下冲击强度会显著下降；而PBAT由于其结晶特性，在低温环境中仍能保持良好的韧性，因此适用于寒冷地区的地膜等户外制品。

“无缺口冲击强度”与“缺口冲击强度”分别揭示了材料在理想完整状态和实际带缺陷状态下的抗冲击行为。在材料开发、产品选型或质量控制中，同时参考这两项指标，并结合具体应用环境（如是否可能存在损伤、使用温度范围等），才能实现对材料韧性更全面、更真实的评估，从而做出最优选择。
