JHE
新闻详情
熔点，为何总是一段区间？
来源： | 作者：JHE 深圳九合新材料 0755-2710 9626 | 发布时间 ：2026-04-24 | 6 次浏览 | 🔊 点击朗读正文 ❚❚ ▶ | 分享到:

你有没有想过一个问题：

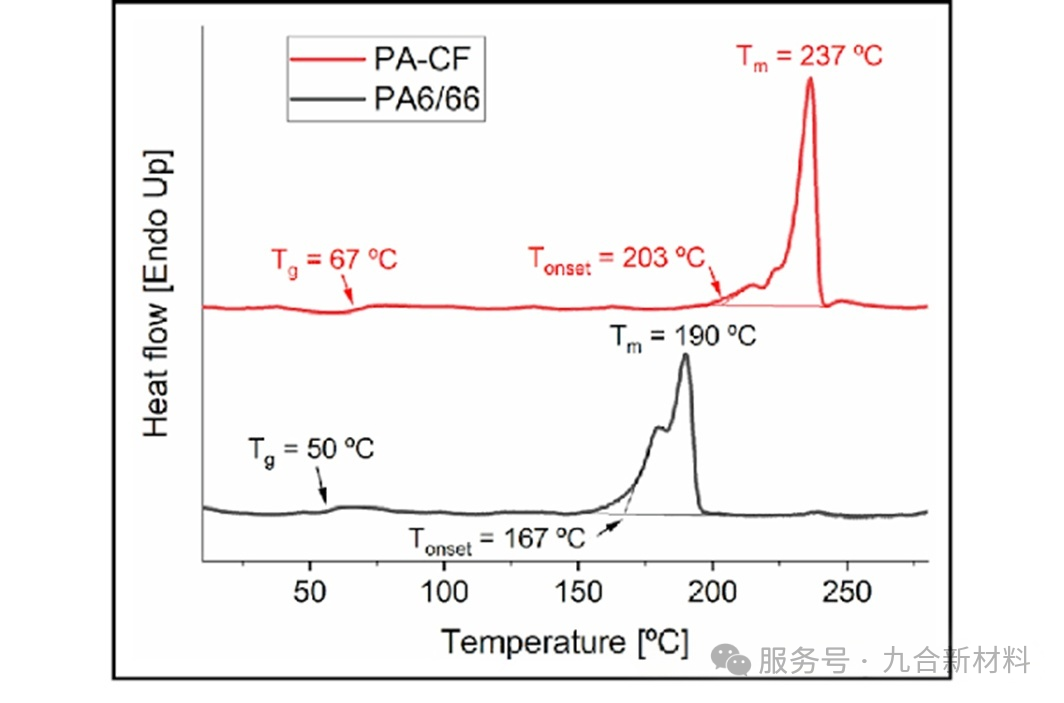

我们笃定冰在 0℃熔化、金属到固定温度就会熔融，可到了高分子材料这里，比如下图的DSC曲线，即便软件清晰标注了237℃的熔点值，实际熔融却从203℃就开始吸热，直到245℃才完全结束。

你永远没法说出它一个精准到具体数值的熔点，能看到的始终是一段跨度不小的温度范围。

为什么与小分子材料差异这么大？



01 | 熔点的热力学定义：单点融化有苛刻前提

热力学中，熔点是固相与液相化学势相等的温度，理论上是一个固定点，而非范围。

实现单点熔化需满足四个前提：纯物质、完美晶体、绝对平衡、无应力缺陷界面干扰。

冰、金属等小分子材料，固定条件下基本满足这些前提，表现出尖锐熔点。

高分子晶体不具备任何一条，这是物理形态的本质差异，其熔点永远不可能是一个点。



02 | 高分子的熔融区间：有结晶结构决定

高分子熔点呈现为区间，核心原因在于晶体结构。

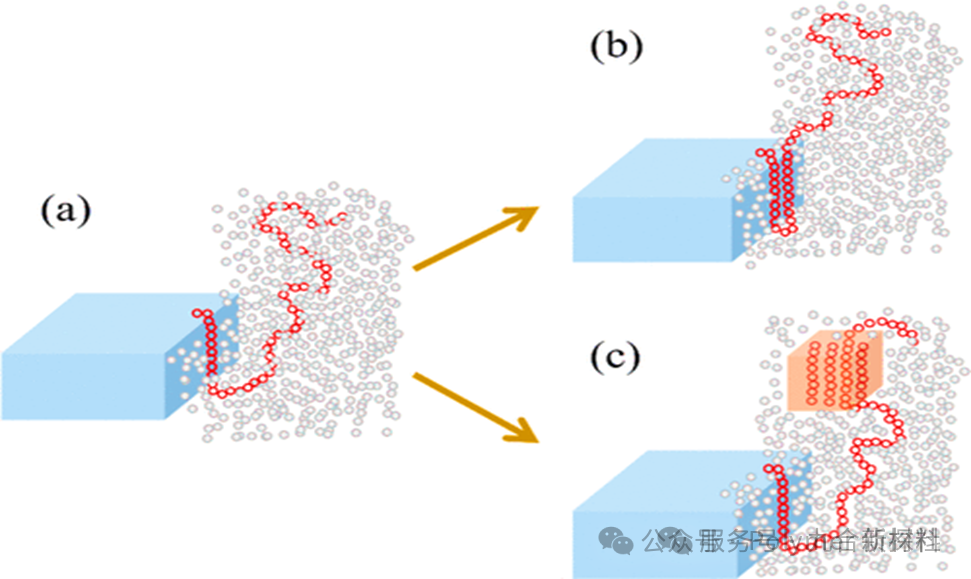

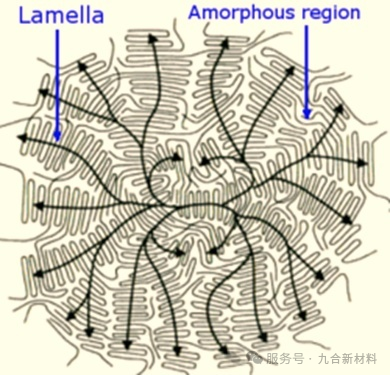

高分子晶体不是金属那样的整齐晶格，而是折叠链晶体。分子链过长无法无限延伸，折叠堆叠成薄片晶，片晶之间存在无定形区。

每片晶体的厚度、缺陷、折叠方式、拉伸程度各不相同。高分子本质上是尺寸、结构各异的晶体集合。

厚度不同、稳定性不同、缺陷程度不同，熔点必然不同。

DSC测试中，吸热曲线不是单一晶体的熔融信号，而是厚晶体、薄晶体、缺陷晶体、完美晶体在不同温度依次熔融、叠加形成的结果。




03 | 底层理论：Gibbs-Thomson方程量化熔点差异

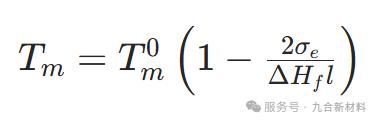

高分子不同晶体拥有不同熔点，有明确的热力学理论支撑，即 Gibbs–Thomson 方程：


其中 l 为片晶厚度，这一方程的核心结论为：片晶厚度越大，实际熔点越接近理论值；片晶厚度越薄，熔点下降越显著，这是热力学的理论结果，并非经验总结。

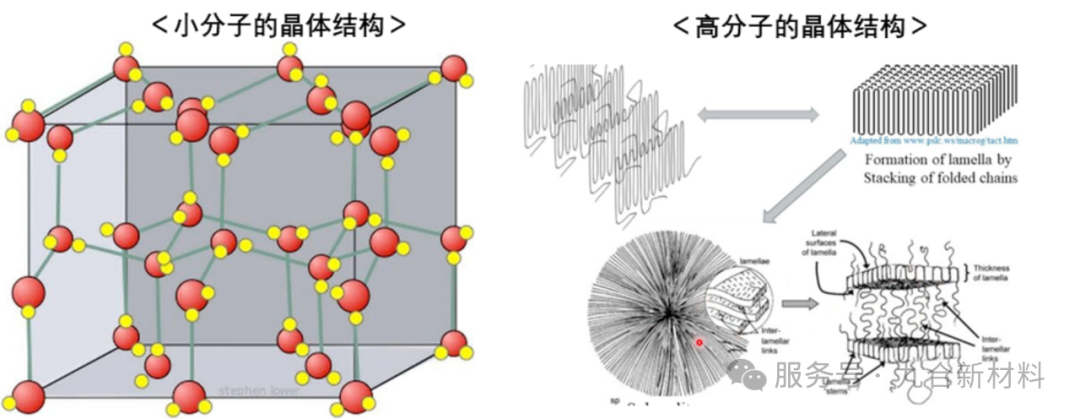

这意味着，即便让高分子材料达到高纯度、绝对平衡的理想状态，只要片晶厚度存在差异，熔点就一定不同。小分子晶体是规整的大块晶格，无片晶厚度不均的问题，这正是高分子与小分子熔点的本质区别。



04 | 熔融区间的工程影响：关乎加工与材料性能

熔融区间不仅是DSC曲线特征，直接影响加工和性能，是加工过程中的核心关注点。

① 决定加工窗口宽窄

PP熔融区间约20~40℃，注塑窗口宽，容错率高。PBT熔融区间仅5~10℃，对温度极度敏感：偏低则塑化不良，偏高则易热降解，工艺控制难度大。此差异由晶体结构直接决定。

② 与材料物性高度绑定

晶体越厚，耐热性越高；晶体越均匀，力学性能越稳定；无定形区越多，韧性越强。核心规律：熔融区间越宽，内部晶体差异越大，材料性能波动越大。

③ 成核剂的实际作用

成核剂并非提升高分子熔点，而是通过增加晶核数量，使晶体生长更均匀、片晶尺寸更一致，最终使熔融峰更尖、更集中，缩小熔融区间，让加工更稳定、性能更均匀。



05 | 熔融区间知识的实际应用

1.通过 DSC 曲线判断加工历史

以PP为例：熔融峰宽且低温拖尾长，说明拉伸不足或冷却太快；退火处理后，芯部峰变尖、第二峰消失；添加成核剂后，再结晶峰大幅向高温移动。还可推断材料是否为回料、是否过度拉伸、内部残余应力大小、冷却是否均匀。

2.调节模温调控晶体质量

模温是调控晶体结构的关键。将PP模温从40℃升至80℃，片晶变厚、结晶度提高、DSC峰变尖、熔融范围收窄，产品耐热性提升。模温设定需结合晶体质量调控需求。

3.把控分子量分布优化熔融行为

数均分子量相近时，分子量分布（PDI）越窄，熔融行为越规整。PDI小的PP，分子链长度一致，片晶厚度和完善度相近，DSC峰尖窄。PDI大的PP，同时存在短链和长链：短链形成薄晶体（低温熔融），长链形成厚晶体或缺陷晶体（高温熔融），DSC峰宽，晶体一致性差。分子量分布越窄，晶体越均匀，熔融行为越接近单点，但仍无法形成真正的单点熔点。


小分子的熔点会改变，但仍然是一个点；高分子的熔点不会仅仅改变，而是必然是一段区间。

聚合物晶体不是一块完整的晶体，而是一堆尺寸、结构各异的晶体；这些晶体不会同时熔融，而是在不同温度下逐个熔融，形成连续的熔融区间。

理解这一本质，再看聚合物的DSC曲线，就不再是单纯观察一个熔融峰、一个Tm数值，而是在读一段材料的历史——晶体结构、加工过程、分子量分布等关键信息，都藏在熔融峰的宽窄、形态和位置中。
