高分子断口失效分析：从形貌到机理的实战指南
来源： | 作者：JHE 深圳九合新材料 0755-2710 9626 | 发布时间 ：2026-06-01 | 3 次浏览 | 🔊 点击朗读正文 ❚❚ ▶ | 分享到:

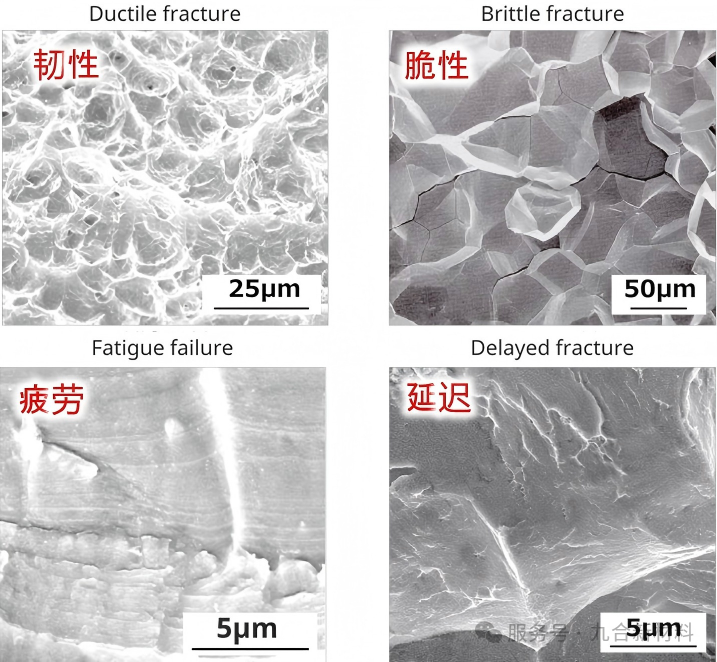

金属断口分析有一套成熟标准。ASTM 标准中收录了 200 多种断口形貌术语，教材、论文、指南都很齐全。


换成高分子材料，情况完全不同。国内几乎没有专门讲高分子断口的教材。国外有几本专著，也大多停留在力学或断裂机制的理论层面，没有形成金属那样的系统标准。

拿到高分子失效件，多数时候只能靠经验判断。
为什么高分子断口分析这么难？实际工作中又该怎么下手？


01 | 三个原因，让高分子断口分析难以标准

1.影响因素多，结构复杂

高分子断口形貌与分子结构、分子链柔顺性、结晶度、分子量及分布、填充剂、增强材料都有关系。

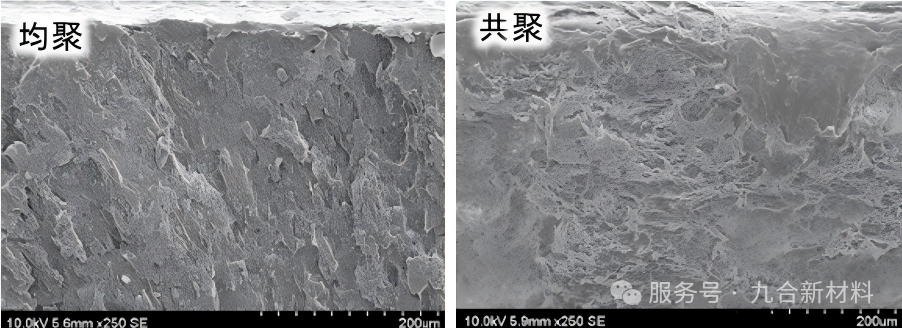

即使同是聚丙烯（PP），均聚 PP 和共聚 PP 的断裂模式也可能差别很大。
要建立标准化的断口图册，需要极其庞大的数据支撑，目前远未实现。


2.失效影响相对较小

工业应用中，高分子材料多用于内外饰件、密封件、电气绝缘件等非承重部件。

一辆汽车的保险杠破裂，影响外观和维修成本；而悬架系统的金属部件断裂，直接危及安全。

国家对高分子断裂的基础研究和标准化投入，远不及金属。


3.机理复杂，测试困难

高分子断裂涉及分子链滑移、屈服、剪切带、空洞化、疲劳裂纹扩展等机制，且受温度、湿度、加工应力影响较大。

即便使用扫描电子显微镜（SEM）观察，也很难像金属那样仅凭形貌直接判断断裂机理。


02 | 没有标准图册，实战中如何分析

虽然缺乏统一标准，但以下三步法经过大量案例验证，能有效提高判断准确率。

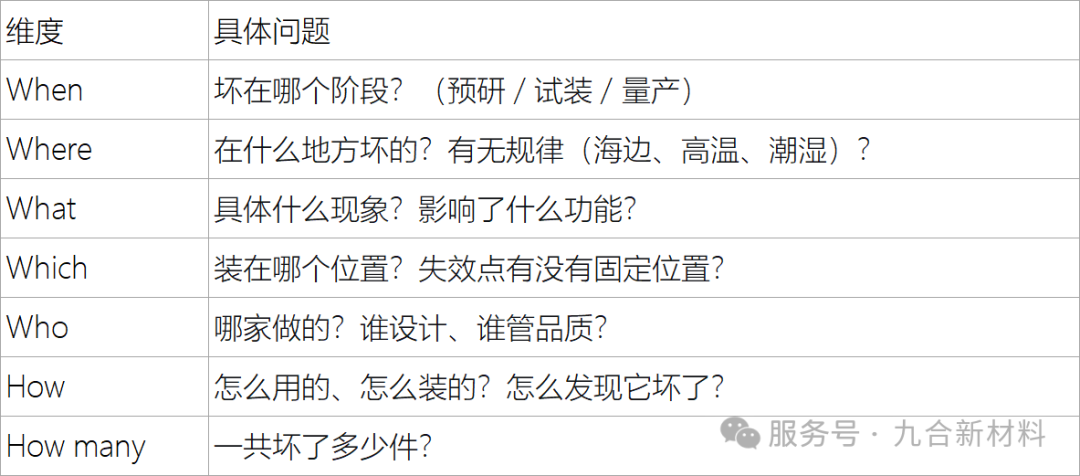

第一步：先收集失效背景


这一圈问下来，能排除不少外部干扰，收敛分析思路。

第二步：用宏观断口形貌初步判断

虽然没有标准术语，但以下四种宏观特征在实践中很有用。

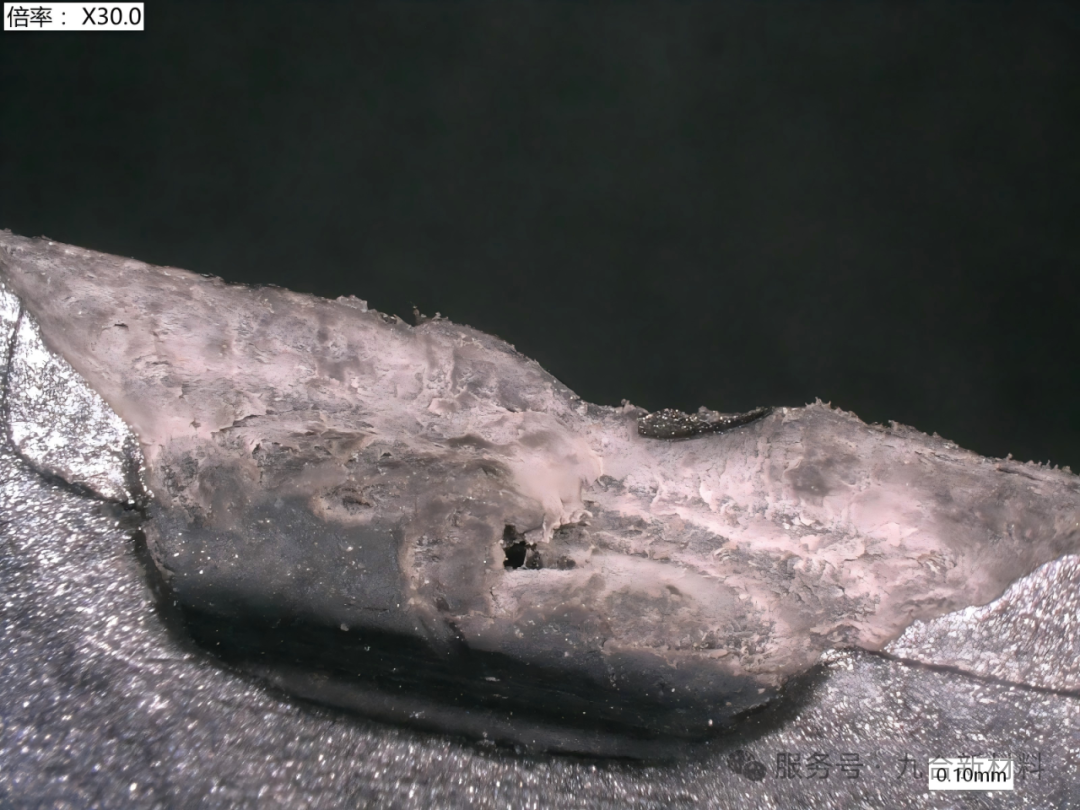

韧性破坏

断口表面粗糙，有明显塑性变形，通常伴随白化现象。一般为断裂终点。

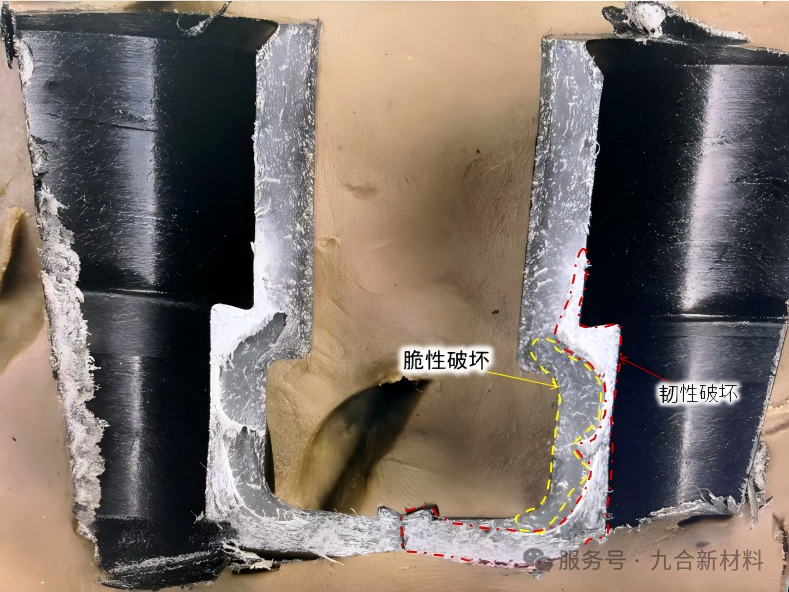

脆性断裂

断口光滑，无塑性变形，表面平整。一般为断裂起点。
（典型材质：PA66 + 30% 玻纤）

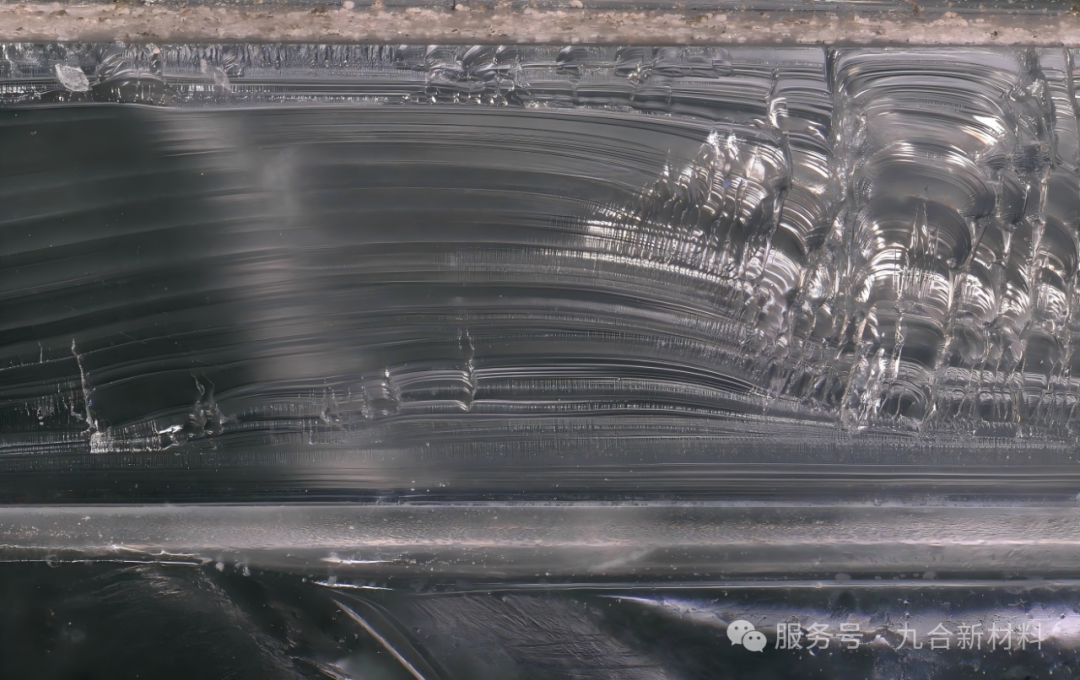

疲劳破坏

断口表面可能有多个起始点，呈现贝壳状纹理，裂纹扩展区与瞬时断裂区明显。
（典型材质：PMMA）


环境应力开裂（ESC）

断裂起点非常平整，伴随微裂纹和分层。微观放大可见小孔或刻蚀痕迹。
（典型材质：PC）

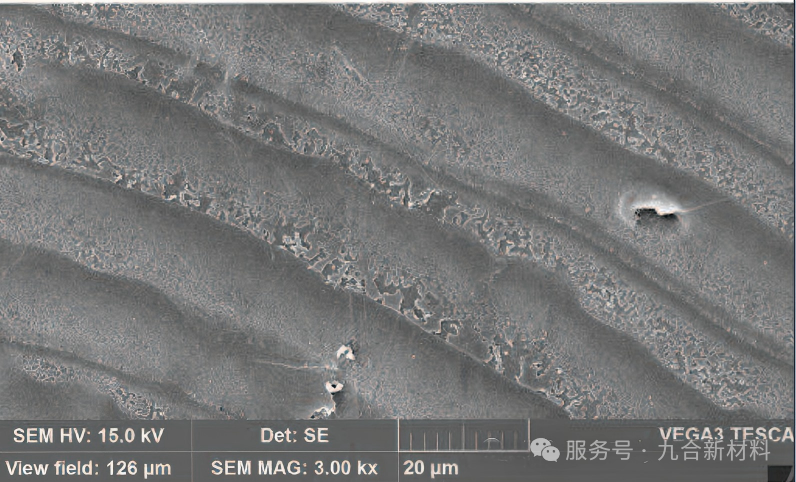

第三步：借助微观分析工具验证

宏观判断之后，需要用仪器进一步确认。常用工具及用途：

  • SEM（扫描电镜）：观察剪切带、塑性形变、微裂纹等微观特征

  • FTIR（傅里叶变换红外光谱）：检测氧化降解、化学变质

  • DSC/TGA（差示扫描量热/热重分析）：分析玻璃化转变温度、结晶度、热稳定性，判断是否热老化

三者配合使用，能覆盖大多数高分子失效场景。



高分子断口分析目前确实缺少金属那样的标准化体系，但这不代表无章可循。

先收集背景信息（5W2H），再看宏观断口特征（韧性/脆性/疲劳/ESC），最后用微观工具验证（SEM/FTIR/DSC-TGA）。

按这个流程走，绝大多数失效原因都能做出准确判断。
