无论是注塑件、挤出成型产品，还是改性造粒，颜色表现直接影响产品外观与品质。但在日常生产和配方调试中，很多同行都遇到过类似困惑：

同样一批色浆，用在A料上效果很好，换到B料就明显变浅。
有的材料刚成型时颜色正常，使用一段时间后开始泛白、褪色。
同一个配方，不同批次的染色效果也有波动。

这些问题背后，究竟是什么在起作用？

前些天在一个技术交流群里，有位做尼龙改性的朋友提到，他在用DSC分析尼龙纤维的玻璃化转变温度和结晶度，试图从微观结构数据出发，解释染色深浅的差异。

这个思路其实是找对了方向的。因为染色问题，归根结底不是“经验题”，而是可以从分子层面分析、量化的“原理题”。

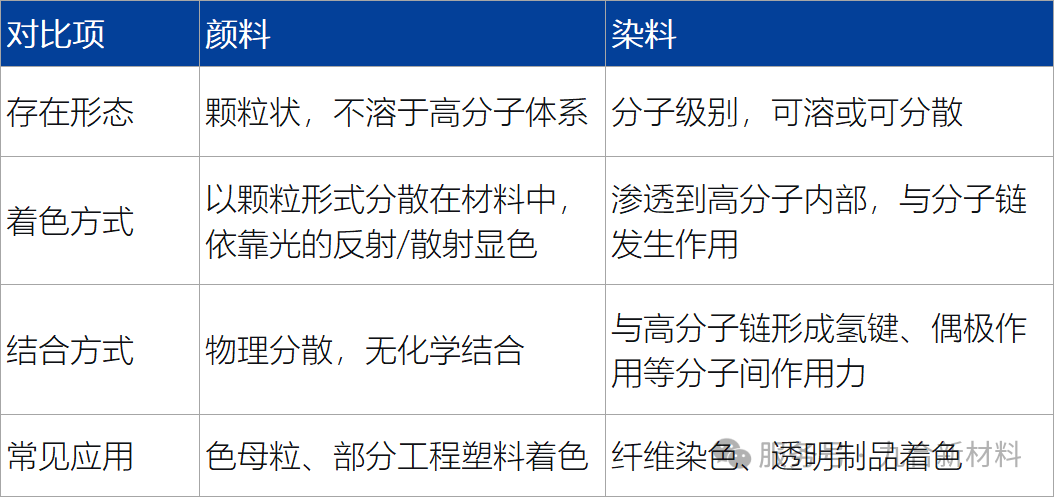

要理解染色，首先要厘清一个基础概念：颜料和染料是两回事。

在实际生产中，这两种着色方式都有广泛使用，但作用机理不同，适用场景也不同。

在塑胶原料的改性、造粒、注塑等环节中，色浆的选择和适配性，直接决定了最终产品的颜色表现。

我们可以从高分子物理的角度来理解这一过程：

当温度升高时，高分子链段获得能量，运动加剧。链段间的自由体积增大，分子间隙拓宽，形成可供小分子通过的“通道”。

此时，染料分子借助热运动驱动力，沿着这些分子间隙逐步向材料内部迁移

整个过程可划分为三个阶段：

① 表面吸附

染料分子先附着于高分子表面，形成初始接触。

② 迁移扩散

在热能驱动下，染料分子从表面向内部逐步推进，沿非晶区路径渗透。

③ 结合固定

染料分子与高分子链之间形成分子间作用力（如氢键、偶极作用、范德华力），将颜色稳定“锁定”在材料结构中。

其中，第二步扩散是决定染色速率的关键环节。

扩散效率主要受两个因素控制：

• 温度：温度越高，链段运动越强，自由体积越大，扩散通道越畅通。

• 链段活动能力：链段越活跃，染料分子迁移越顺畅。

这也就解释了，为什么几乎所有染色工艺都需要加热——其目的在于打开分子层面的扩散通路，而非简单地“提高反应温度”。

这是塑胶行业从业者最关心的实际问题。

不同高分子材料对染色的响应差异，从根本上取决于其分子结构特性。以下是四个核心影响因素：

① 结晶度

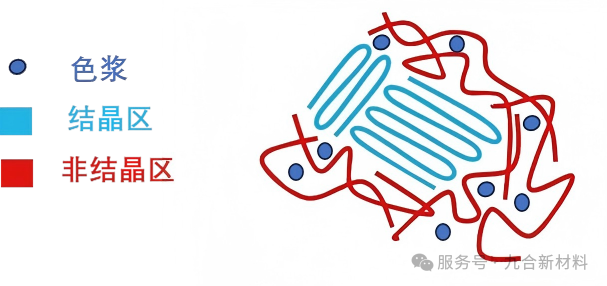

在高分子材料中，结晶区分子链排列规整、堆砌紧密，自由体积极小，染料分子难以进入。

而非晶区结构相对松散，分子间距较大，是染料渗透的主要通道。

这对于半结晶性塑料（如尼龙、PET、PP等）的着色工艺设计尤为重要。通过DSC测定结晶度，可以作为预判染色难度、调整工艺参数的有效依据。

② 玻璃化转变温度（Tg）

Tg是高分子链段从“冻结”到“可运动”的转变温度，是染色工艺中必须跨越的临界点。

• 当温度 高于 Tg 时：链段运动被激活，自由体积增大，染料可自由进出。

• 当温度 低于 Tg 时：链段被“冻结”，染料分子基本无法扩散进入材料内部。

以PET为例，其Tg约为80℃。若在60℃条件下染色，染料几乎无法有效渗透，上染率极低。实际生产中，染色温度必须高于Tg，并配合足够的保温时间以保证扩散充分。

③ 极性匹配与相容性

染料分子与高分子链之间的结合力，很大程度上取决于极性匹配程度。

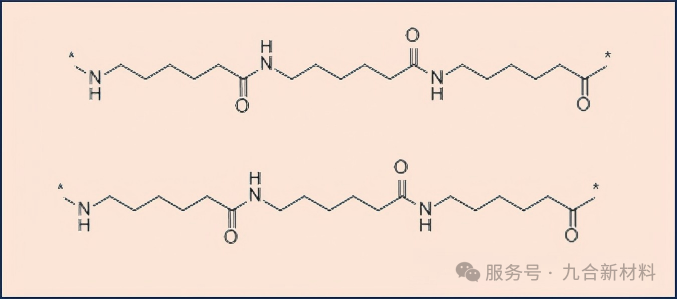

尼龙、PET等材料分子链上含有–NH₂、–COOH、–COO–等极性基团，与极性染料分子之间容易形成氢键或偶极作用，结合力强，固色效果好。

而聚丙烯（PP）、聚乙烯（PE）等非极性材料，与多数极性染料亲和力差，通常需要借助以下手段才能实现有效着色：

• 添加分散剂或相容剂

• 进行表面改性处理

• 选用专用染料体系

④ 极性匹配与相容性

链段柔顺性越好，分子间平均距离越大，染料分子的迁移通道越通畅。

若分子链刚性较强（如含有大量芳环结构的聚合物），链段活动空间受限，自由体积相对较小，染料渗透阻力增大。

因此，评估材料的可染性，不仅要看其化学组成，还需关注链段的活动能力。

在实际生产中，评价染色质量主要看两个指标：

上染速率

固色牢度

染料与高分子之间结合作用的稳定性，决定了颜色在使用过程中的耐久性。包括耐迁移性、耐洗涤性、耐光性等。

一个理想的染色结果，应当同时满足以下三点：

• 上染快：通过合理的温度设定，保证扩散速率

• 分布匀：避免因结晶不均或表面张力差异导致的色花、色差

• 固色牢：形成足够强的分子间作用力，防止染料迁出

如果染料仅以物理吸附方式存在于材料中，缺乏足够的作用力固定，在后加工或使用过程中便可能缓慢迁移至表面，表现为掉色、析出或颜色变浅。

基于以上原理，在实际生产中，可以从以下几个方向优化染色效果：

1.合理设定染色温度与时间

确保在Tg以上进行染色，并根据材料特性适当延长扩散时间，促进染料充分渗透。

2.调控结晶度

通过调整冷却速率、拉伸比等工艺参数，适度降低结晶度，增加非晶区比例，为染料提供更多渗透通道。

3.优化助剂体系

合理选用分散剂、相容剂、偶联剂等助剂，改善染料与高分子基材之间的界面相容性。

4.表面活化处理

采用等离子体处理、化学蚀刻等方式增加材料表面能，提高染料吸附能力。

5.分子结构设计（根本性方案）

在聚合物分子链中引入可与染料形成相互作用的极性基团，从源头上改善材料的染色亲和性。此路径虽周期较长，但对材料体系的改善最为彻底。

高分子染色并非简单的物理混合，而是涉及分子扩散、热运动、分子间作用力及结构相容性的系统工程。

归纳核心要点：

• 色浆是着色成分的载体中间体，颜料与染料的作用机制存在本质区别

• 染色的本质是染料分子扩散进入高分子内部并形成稳定结合

• 结晶度、Tg、极性匹配、链段柔顺性，是决定材料可染性的四项结构要素

• 理想的染色效果 = 快速上染 + 均匀分布 + 牢固固色

了解这些底层原理，有助于在材料选型、配方设计和工艺优化时，做出更有依据的判断，减少无效试错，提升品质稳定性。
