2018年公布的轻量化奖项资料里，马自达MX-5的量产制动踏板支架就用了玻纤增强PA66。中国中车2021年公开的资料也介绍过，一款热塑性复合材料制动踏板2018年就开始量产：连续玻纤板材做承载结构，局部用单向玻纤带加强，再注塑出短纤增强的加强筋。

这说明塑料踏板不是纸上谈兵。但有两个问题得注意。

第一，马自达用的是PA66，跟视频里的PP不是一回事。树脂体系不同，性能底子就不一样。

第二，踏板臂、支撑转轴的支架、包含轴和连接件的总成，各自任务不同。踏板臂上的成熟方案，不能直接套到支架上。

塑料有减重、复杂结构一体成型、减少装配的好处。这些都没错。但这些好处最后都得跟承载、变形、耐久一起算账。

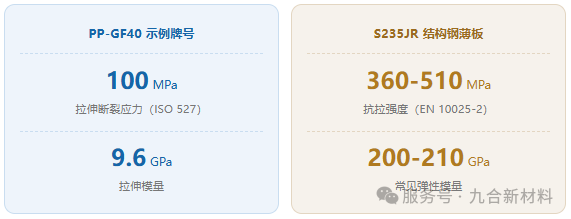

拿公开资料里一个PP-GF40牌号举例，跟S235JR结构钢放一起看：

支架不光要不断，还得控制变形。转轴位置偏了、安装点动了，就算没断，也可能影响踏板的工作状态。

在载荷、截面和支撑条件相同的情况下，模量越高，变形通常越小。钢更容易在有限空间里做出高刚度。塑料就得靠截面、支撑位置和加强筋来补，而这些都需要空间。

时间拉长以后，差别还会继续冒出来。聚合物的变形受温度和时间影响。在持续受力或装配预紧的位置，得考虑蠕变和应力松弛。短时试验扛得住，不代表尺寸和连接状态一直不变。

所以，如果安装空间紧、转轴受力集中，又要求长期保持位置精度，钢制支架或者在关键部位加金属骨架，都值得优先比较。

已有公开专利把钢制加强件沿转轴到安装点布置，再跟玻纤增强PP主体组合。这算一种设计思路，但专利本身不代表量产规模。当然，金属方案同样要检查疲劳、腐蚀和连接部位。

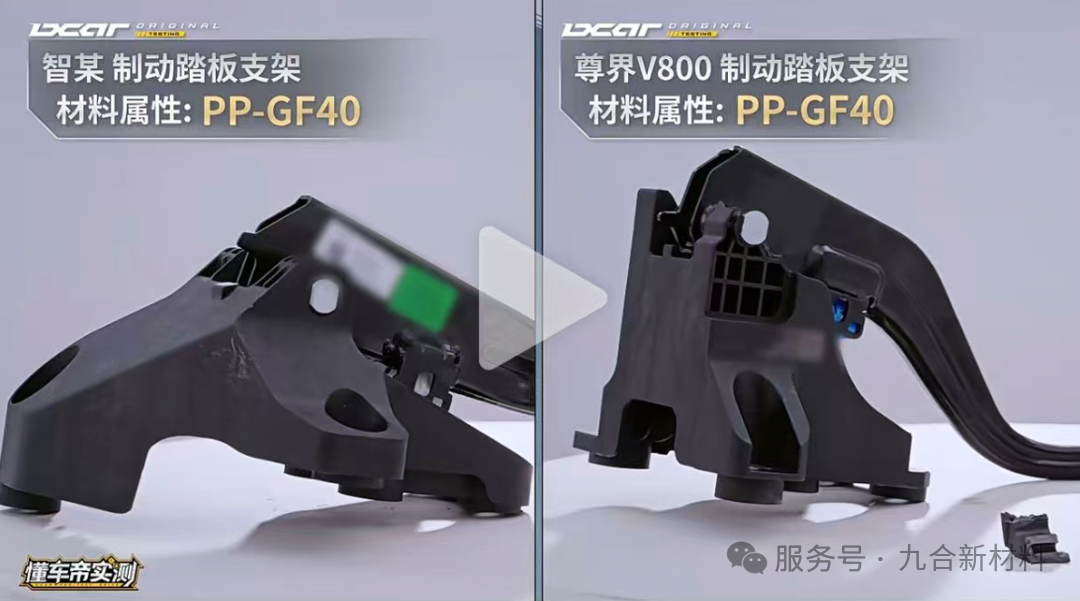

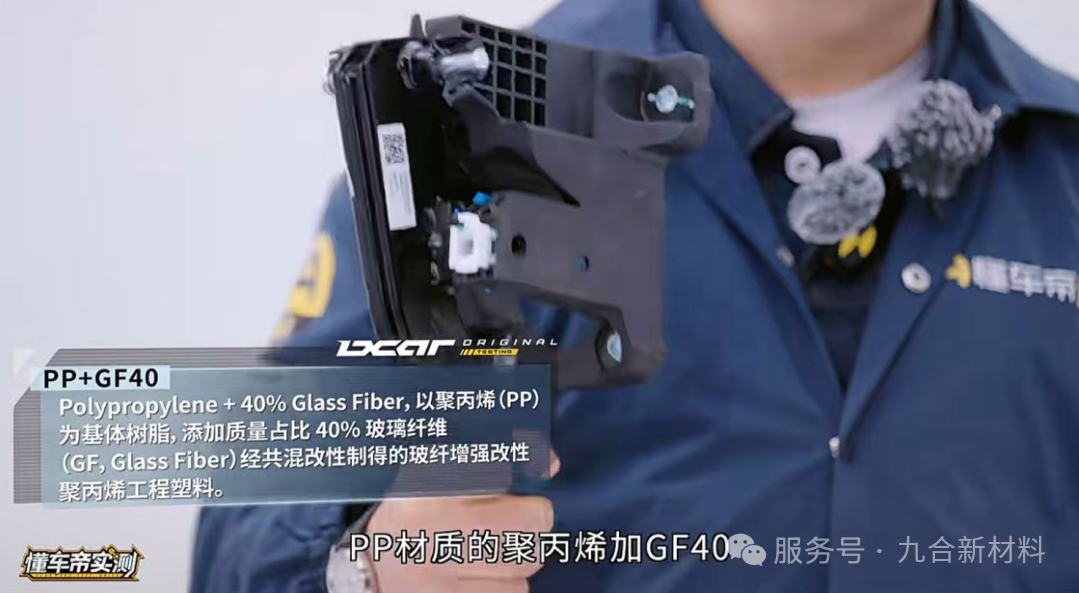

回到视频，两块支架都标PP-GF40。这只说明它们有相同的材料类别和名义玻纤含量。

玻纤是通过跟树脂结合来参与承载的。注塑过程中，纤维会随熔体流动发生取向。成型后保留的长度、排列方向和界面结合，都会影响局部性能。

同一块注塑件，不同位置强度未必一样。

脚下的力怎么走？

所以，看加强筋不能只数条数。筋有没有接到真正需要支撑的位置，能不能限制转轴周围的变形，连接处会不会集中受力，这才是关键。

换一个支撑位置、调一处截面，薄弱处就可能变。视频里两种结构到底差多少，照片只能给线索，还得结合尺寸、装配约束和加载试验。

除了结构，注塑过程还会留下一个容易被忽略的东西：熔接痕。

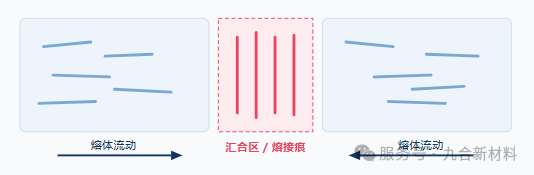

熔接痕是两股流动的塑料熔体相接触时，不能完全熔合而形成的三维区域。熔体在模腔里绕过孔位、嵌件、流速不连贯的区域，分开后再汇合，就可能出现熔接痕。两股熔体能不能充分结合，纤维在汇合处怎么排，会影响这一小片区域的强度。

它要是恰好落在支架的高应力位置，就得把局部性能单独拿出来看。

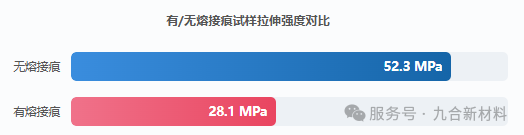

一项关于玻纤增强PP的研究给了个具体例子。研究对象含20%玻纤，注塑温度210°C、注射压力7.5MPa：

这数据不能直接套到视频里的PP-GF40支架上。但值得看的是，同一种材料成型后的局部差异。

拿到原料数据表以后，还得知道零件最吃力的那一处，实际保留了多少性能。

对承载件来说，选料、结构和成型工艺很难分开讨论。

这次争议，希望看到的资料其实很具体：

1. 断裂发生时施加了多大的力？

2. 裂纹从哪里开始？那里有没有熔接痕或其他缺陷？

3. 换一批样件，在老化、温度变化和反复踩踏后，结果是否一致？

有了这些，才有条件判断问题主要出在选材、结构还是制造。
